板式換熱器是兩種介質進行換熱的機器，我們都知道板式換熱器有4個接口，很多朋友不知道這四個接口的作用是什么，也有很多朋友不明白板式換熱器的四個接口該怎樣去接，有什么注意事項，今天康景輝小編為大家逐一講解一下。

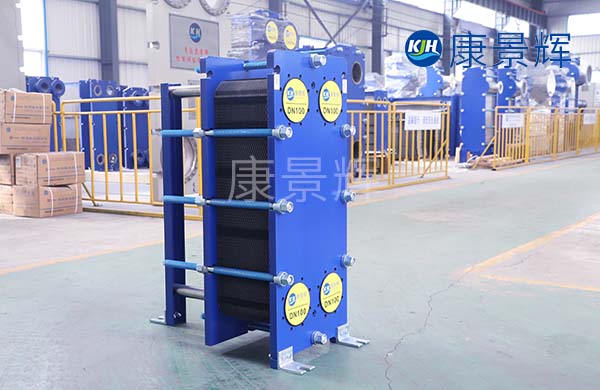

一、板式換熱器4個接口的作用

常用的板式換熱器都是兩種介質換熱，這種板式換熱器是4個接口，分別是:

熱進：熱介質進口。

熱出：熱介質經過換熱以后出口。

冷進：冷源進口。

冷出：冷源換熱以后的出口。

簡單總結就是：熱進，熱出，冷進，冷出，它們的作用主要是保障管道內介質形成對流，實現換熱效果。板式換熱器這4個接口的接法主要根據客戶的需要和工況的實際情況來確定。

二、板式換熱器接口方式

1、 單一側：是板式換熱器常用的一種，通常用來進行水-水，汽-水換熱。接口四個孔是在夾緊板的一個平面上，按照規定的定位尺寸分布在四個角上。

2、 分別單一側：根據管道的位置來確定的接口形式，此類接口位置分別在左右兩側縱向。

3、 雙流程：通常是用來換熱油類的介質，由于油類的密度大，濃度高，進行換熱的傳熱系數低，所以在中間安裝導流板形成兩個流程，從而使換熱系數增加完成熱交換，法蘭的位置在左右兩端的上側是相對的。

4、 單兩側：是指四個法蘭孔在左右兩側，分別在左側的上端和右側的下端。

三、安裝板式換熱器接口的四個注意事項

1.法蘭與筒體組裝前，要用角尺對筒體端面進行檢查，端面傾斜尺寸不能大于15㎜；

2.法蘭與筒體組裝時，要用法蘭彎尺檢查法蘭的垂直度；

3.固定管板與換熱管組裝時，同樣也要用法蘭彎尺檢查固定管板與換熱管及折流板的垂直度;

4.法蘭與法蘭連接時密封面應該保持平行。
