板式換熱器是一種效率較高節能的換熱設備，廣泛應用于化工、制藥、食品等行業中。正確的進出水管路設計和連接方式對板式換熱器的運行效果具有至關重要的影響。下面將通過圖解的方式詳細介紹板式換熱器的進出水管路設計。

首先，我們先來看一下板式換熱器的結構。板式換熱器由一系列平行排列的金屬板組成，板與板之間形成一些夾板孔，通過這些夾板孔進行流體的換熱。板式換熱器的進出水口通常位于設備的兩側，其中一個為熱介質的進口，另一個為熱介質的出口。在設計進出水管路時，需要考慮流體的流向、流速、壓力損失等因素，以確保板式換熱器的正常運行。

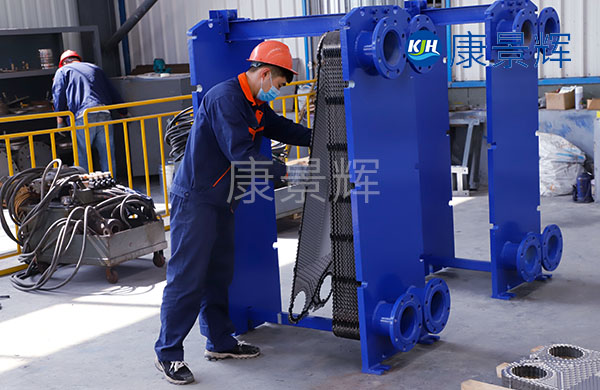

接下來，我們來看一下板式換熱器的進出水。首先是板式換熱器的進水口設計，如圖1所示，進水口通常位于板式換熱器的上部，通過進水口將流體引入換熱器內。為了避免流體沖擊板式換熱器，通常在進水口處設置導流板或者蝸殼，使流體能夠均勻地分布在板式換熱器的表面。

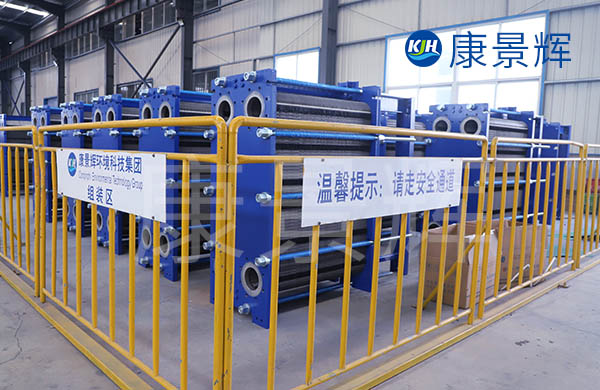

接著是板式換熱器的出水口設計，如圖2所示，出水口通常位于板式換熱器的下部，通過出水口將經過換熱的流體排出。在設計出水口時，需要考慮流體的流向和壓力損失，通常會設置節流閥或者調節閥來控制出水的流速和溫度，以滿足工藝要求。

另外，板式換熱器的進出水管路設計也需要考慮到流體的清潔和冷卻等因素。在進水口處通常會設置過濾器或者水龍頭，用來過濾懸浮物和雜質，保證流體的清潔度；而在出水口處通常會設置冷卻器或者冷卻風扇，用來降低出水溫度，防止設備過熱。

總的來說，正確的板式換熱器進出水管路設計能夠有效提高換熱效率，延長設備的使用壽命，降低維護成本。通過合理設置進水口、出水口以及相應的管路連接方式，可以確保板式換熱器的正常運行，為生產過程提供可靠的熱力支持。希望以上介紹對您對板式換熱器的進出水流程有所幫助。
