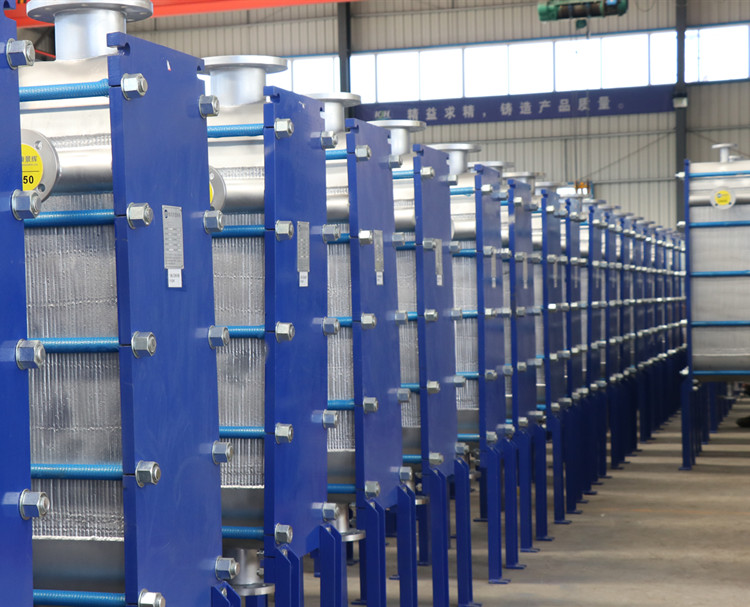

眾所周知，板式換熱器是由一系列相同型號的波紋板片構成，板片和密封墊片貼緊后用壓緊板壓緊，固定在框架內即組成了此款設備。板片按照正確的順序進行排列安放，在確保沒有其他問題時向設備內注入介質，從而完成工藝，以下就是板式換熱器循環原理圖及介紹。


      如上圖所示，板式換熱器的主要流道分布在板片的兩邊，板式換熱器設置單獨的四個接口，目的是為了用來安裝管道及注入介質。
      熱介質從上方注入，冷介質從下方進入，兩種介質分別從各自管道進行流動，當介質達到特定點時進行不同流道碰頭，熱介質將熱量通過板片傳遞給冷介質，根據板片型號、波紋的不同，傳熱的工藝系數和流動形式也各不相同，從而達到不同的換熱工藝。
      板式換熱器可以通過增加板片的面積和厚度來適應不同工藝的需求，同時增加傳熱的系數，達到較高的傳熱效果。然后介質經過板片進行熱量傳遞，當兩側溫度均衡的時候，則代表傳熱工藝成功，排出設備供用戶使用。

      如果該板式換熱器用于居民用水，則需要設置單獨的過濾器，當換熱器安裝了過濾器之后，會進行循環工藝，過濾器對水質進行過濾，如果雜質過多則會重新進行循環作用，直至水質內沒有其他介質才能排放。
