一、管式水水換熱器結構管式水水換熱器，也稱為管殼式換熱器，其結構主要由以下部分組成：1.殼體：換熱器的外殼，流體在其中流動。2.管束：內部的管子，用于傳遞熱量。3.管板：用于固定管束，并作為流體進出口的界面。4.封頭：封閉殼體的兩端，保證流體不會泄漏。5.折流板或支撐板：用于改變流體流動方向，增強熱交換效率。

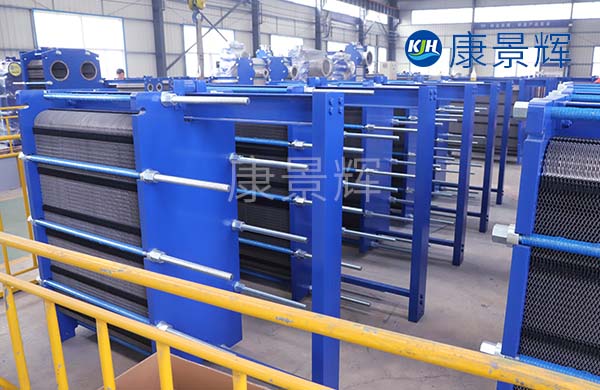

化工水水換熱器結構:水水板式換熱器由許多相互平行排列的金屬板片組成，板片間通過密封墊片隔開形成流體流通的通道。板片的四個角上均有孔，這些孔在組裝時對齊，形成兩個并行的流道。熱流體和冷流體在通道中逆向流動，通過板片進行熱交換。板式換熱器的工作原理是利用薄金屬板片將熱流體和冷流體隔開，通過板片傳導熱量，實現兩流體間的熱量交換。流體在板片間形成的通道內流動，流體的熱能通過板片傳遞給另一側的流體。

水水板式換熱器是一種穩定節能的換熱設備，廣泛應用于以下行業：1.供暖系統：用于居民供暖和區域供暖系統，通過換熱器將鍋爐產生的熱水溫度調節到適宜的供暖溫度。2.鍋爐系統：在鍋爐系統中，水水板式換熱器用于預熱給水，提高鍋爐的熱效率。3.余熱回收：在工業生產過程中，利用水水板式換熱器回收廢熱，用于加熱其他流體，節約能源。4.換熱站：在集中供熱系統中，水水板式換熱器作為換熱站的核心設備，用于調節和分配熱能。
